如何布置液壓機集成塊上的液壓元件

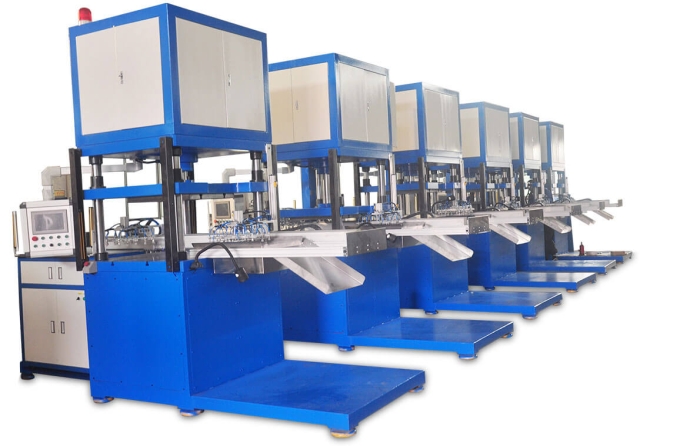

在確定歧管塊中的公共油路孔的數量和直徑、塊之間的連接表面中的位置以及歧管塊的外部尺寸之后，液壓元件可以逐塊布置。精密液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。300t液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。高溫熱壓機按作用力的方向區分，液壓機有立式和臥式兩種。多數液壓機為立式，擠壓用液壓機則多用臥式。按結構型式分，液壓機有雙柱、四柱、八柱、焊接框架和多層鋼帶纏繞框架等型式，中、小型立式液壓機還有用C型架式的。300噸液壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。液壓元件在通道塊上的安裝位置是否合理，直接影響歧管塊中通道結構的復雜性、加工工藝和壓力損失。元件的放置位置不僅與單元電路的合理性有關，還受元件結構、操作和調整的方便性等因素的影響。即使單元電路合理地完成，如果元件位置不合適，也難以設計集成塊體。因此，它往往與設計師的經驗、關心程度有著很大的關系。因此，在認真研究擬布置的各板式液壓閥安裝面的字母代碼和含義、安裝面和各油口的尺寸、尺寸公差和形狀公差的基礎上，為各塊逐一布置液壓元件。

液壓機底座(底板)。液壓機基座的作用是將集成塊總成固定在油箱頂蓋或特殊閥架上，通過管接頭將公用油路與液壓泵和油箱連接。應為安裝法蘭、壓力表開關和配件留出足夠的空間。當液壓泵和壓力油口通過單向閥進入主油路時，可使用管式單向閥安裝在基座外。中間隔斷。中間塊側面設置有各種液壓控制元件。當連接到執行器時，三個側面安裝元件和一個側面安裝管接頭。在中間塊上安裝液壓元件時，應注意以下事項。

在連接處，對于直徑小于5mm的工藝孔，可以省略筒體，直接焊接封堵，多用于封堵集成塊側壁附近的橫孔。球脹封堵是指鋼球以足夠的過盈量壓入人孔，常用于封堵直徑小于10mm的工藝孔。球膨脹塞和堵塞孔的材料和尺寸應符合ZB J22 007-1988標準。堵頭、氣缸和鋼球不得從集成塊壁上伸出。焊接和封堵后，焊接接頭應打磨光滑。封堵后的密封質量以不漏油為準。在集成塊之間的堆疊面上(塊的上方)的共用油道孔出口處安裝o形密封圈，以實現塊與塊之間的密封。在普通檢修孔的出口處，應根據所選O形圈的規格增加一個埋頭孔，O形圈的凹槽尺寸應滿足相關標準CGB 3542.3-1998的要求。c .頂塊蓋板。頂塊的作用是關閉共用油路，其側面安裝有壓力表開關，用于壓力測量。有時，一些控制閥可以安裝在頂部組塊上，以減少中間組塊的數量。d .過渡板。為了改變閥口的位置或在集成塊上添加和安裝更多部件，可根據需要在集成塊上使用過渡板。過渡板的高度應比集成塊的高度至少小2mm，其寬度可大于集成塊的寬度，但不應與兩側相鄰的部件發生干涉。e .集成塊專用控制閥。
