空擋與低檔結構液壓式行星齒輪傳動

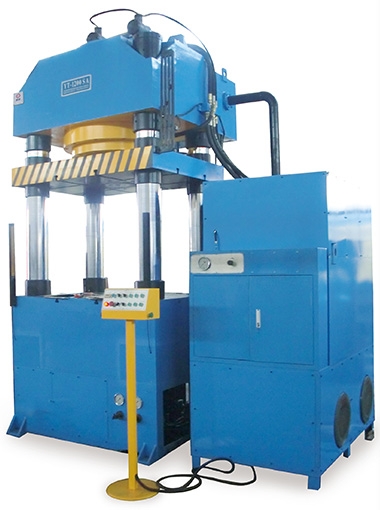

以液壓機械傳動為例，介紹了國產 ca770紅旗轎車自動變速器的結構。120噸液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。伺服熱壓機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。四柱液壓機廠家基本原理是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。冷擠壓成型機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。| 作為其工作原理圖，自動變速器變速器由三列中立齒輪離合器14在分離狀態 l 少直接阻斷制動帶6并松開反向齒輪制動帶7。這時兩排行星齒輪機構的各個部件都不受約束，可以自由轉動 | ，我們不能傳遞動力，行星齒輪傳動處于中性位置。

②低速檔離合器14分離，倒檔制動帶17松開，低速檔制動帶6抱緊其制動鼓，從而固定前行星排的太陽輪13。由軸16輸入的動力的一部分通過行星齒輪架從前齒圈12傳遞到后行星齒輪，另一部分通過后太陽齒輪11直接傳遞到后行星齒輪。在這兩個部分合并之后，后行星齒輪環9將它們輸出。該齒輪的傳動比是變速器的第一軸16與第二軸10的速度比。從圖中可以看出，這是后太陽輪11和齒圈9之間的轉速比，但它不等于齒圈9和太陽輪11之間的齒數比。因為行星架8不是固定的，而只是受到前行星齒輪機構的約束。以該齒輪的傳動比計算為例，可以得出一般多排行星齒輪傳動的傳動比計算方法。

設前排齒圈與太陽以及輪齒數比為α1 ，后排齒圈與太陽輪齒數比為的，前排的太陽輪13、齒圈12、行星架8和后排的太陽輪11、齒圈牛的轉速范圍分別為η13、η12、向和n1、肘。
